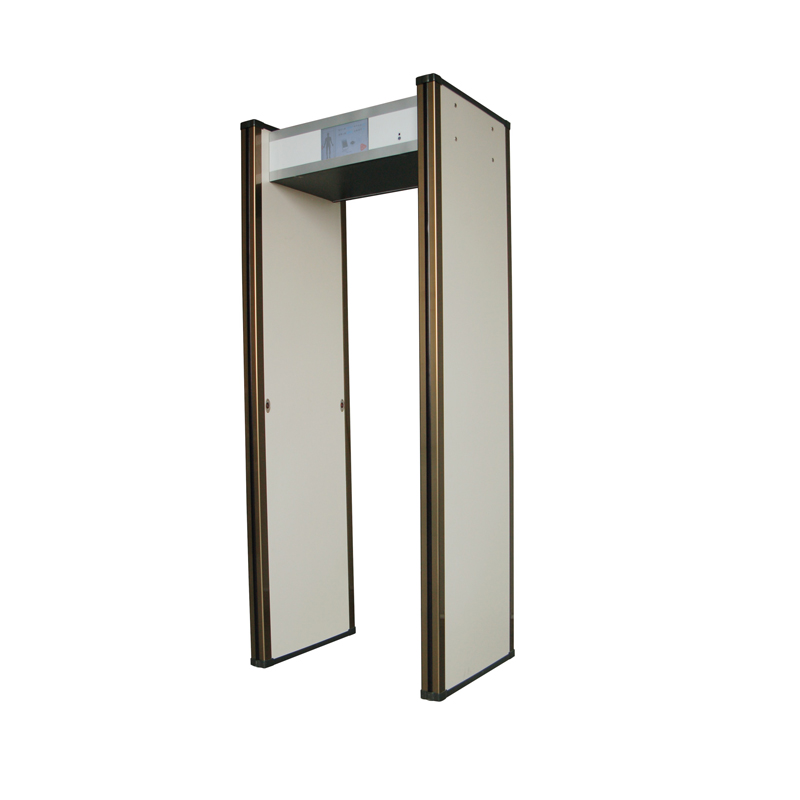

手機探測門智能手機探測儀

智能手機探測儀B型

一、產品概述

本系統針對部隊、機關、商業等領域的保密要求，在排除被檢測人員日常攜帶物品（鑰匙、手表、皮帶、眼鏡、香、火機、皮鞋等）的基礎上，該探測系統可探測到處于開機或者關機狀態(含移除電池、移除)的手機、筆記本、數碼相機、攝像機等電子產品并進行定位，并能通過液晶屏對報警物品類別進行文字圖像提示。

本系統采用渦流檢測以及電磁感應原理，集成微弱信號檢測技術、精密濾波技術、有限元分析技術、梯度測量技術、專家系統、自適應識別等技術，揚長避短，優勢互補，可以根據不同金屬物體的渦流、電磁身份信息，判斷出被檢測人員所攜帶的物體，并準確分辨出是否攜帶手機。

系統可以通過統一的數據接口、一體化的軟硬件系統平臺，使得多種檢測方法實現資源共享和檢測信息融合，提高手機檢測的可靠性和效率。

二、產品體系架構

本系統基于渦流檢測和電磁感應原理原理。系統主要由探測門、激勵信號發射模塊、渦流/電磁信號傳感器、信號處理控制模塊、數據處理模塊和遠程監控系統等組成。信號處理模塊、、數據處理模塊安置在檢測門的頂部機箱中，激勵信號發射模塊和渦流/電磁信號傳感器均安裝在兩側門板中，如圖1所示。本系統將各個渦流/電磁傳感器接收到的微弱信號進行放大、濾波等處理，以排除外界復雜電磁環境的干擾。之后采用有限元分析技術、梯度測量技術對處理后的數據進行分析，從中提取信號特征參數。由于不同的物體（包括手機）具有特定的渦流、電磁身份信息特征，引入專家系統和自適應識別等技術，從而判斷通道中的行人是否攜帶有手機。系統實時運行狀態、參數查詢設置、探測結果、歷史數據等均可在遠程監控系統進行操作。

圖1 檢測系統原理框圖

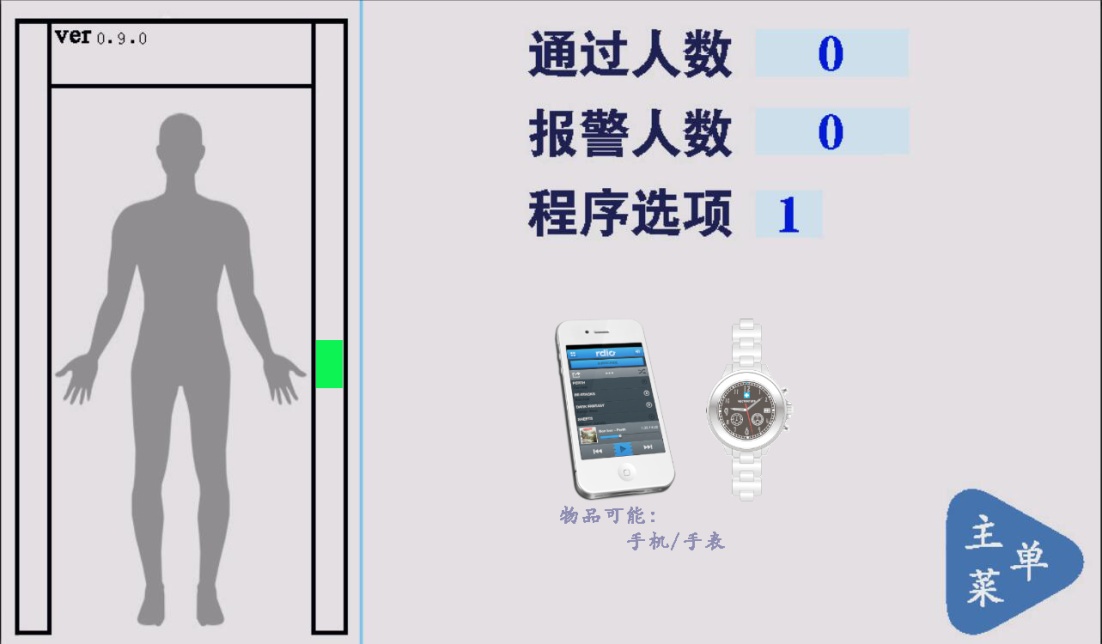

圖2 十寸液晶觸摸屏監控界面

三、產品特點

l 本系統的核心技術為原始理論創新

l 采用有限元分析技術、梯度測量技術

l 采用自適應信號放大處理技術

l 采用傳感器技術，抗干擾、工作穩定、靈敏度高

l 友好的人機界面，豐富的網絡化管理功能

l 開放的被測物品特征庫，可以對新手機進行學習并識別，具有自適應識別等功能

l 具有溫度自適應和補償功能

l 連續高速數據采集和處理功能

l 可排除皮帶扣、鑰匙、手表、手包、煙、眼鏡、打火機等日常隨身用品

四、技術指標

外接電源：110V~230V

頻 率：50/60HZ  功   耗：60W

工作環境：-20℃～45℃

工作頻率：根據安裝環境自行調節

運輸全重：約110公斤；

整機重量：約100公斤

外形尺寸：（mm）2220(高)×850(寬)×800(深)

通道尺寸：（mm）2000(高)×700(寬)×800(深)
